Ventilation pour l'élevage

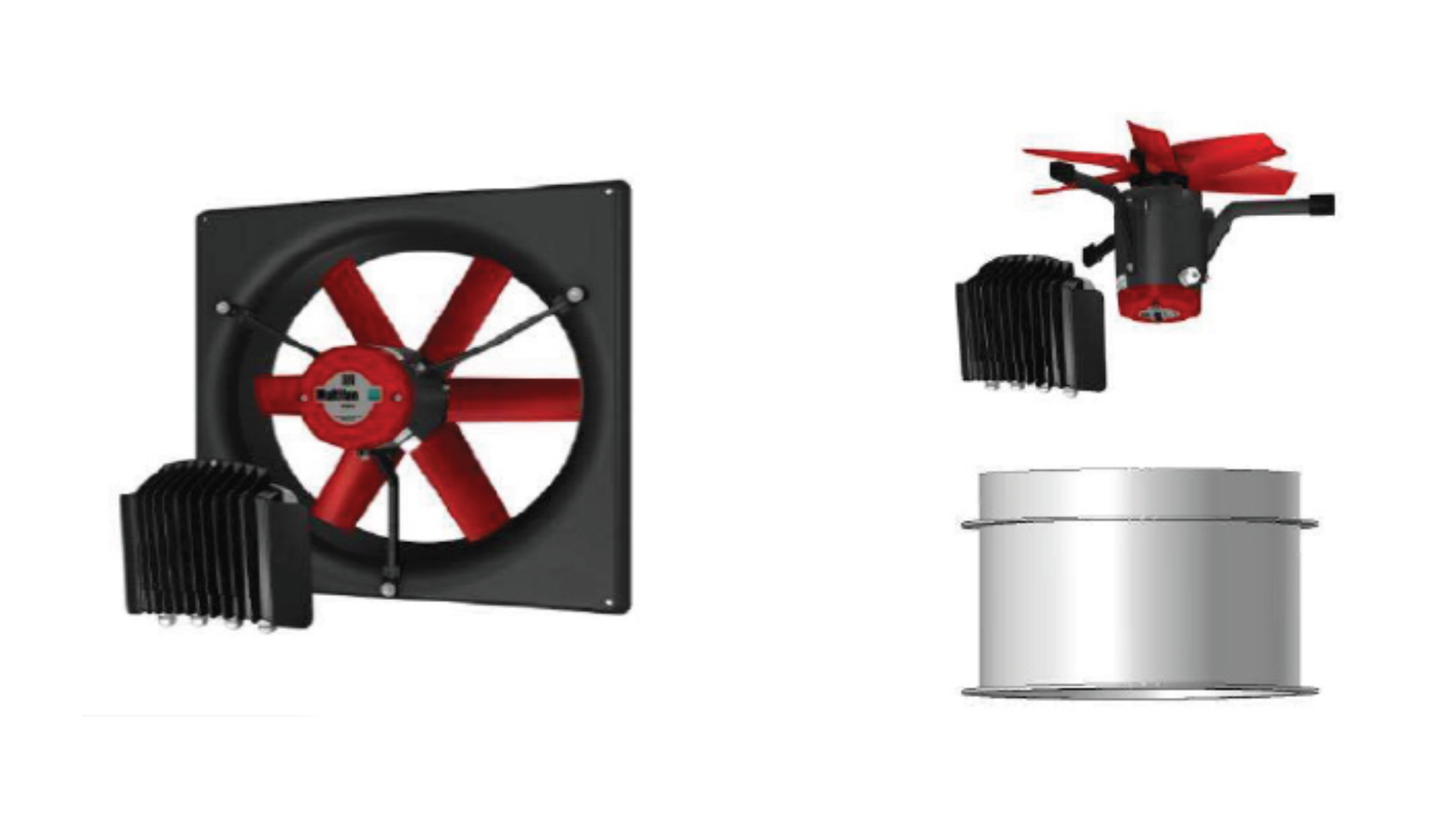

Les ventilateurs EC Plus avec boitier IFD (Intelligent Fan Drive) allient performance et résistance tout en assurant des économies d'énergie significatives. Les tests de l'Institut Français et de Recherche IFIP montrent que les ventilateurs EC Plus économisent plus de 80% d'énergie par rapport aux systèmes traditionnels. Ils sont conçus pour l'élevage multi-espèces.

Caractéristiques :

• Vitesse de rotation constante même au minimum (peu importe l'influence extérieure)
• Ensemble composé 1 moteur 230 V - 1 boitier IFD précâblé (2.5m + boite de raccordement)
• Diamètres disponibles : Cadre : 4 Module : 6
• Indice de protection : Moteur : IP55 Boitier IFD : IP67
• Possibilité de pilotage : 0-10 V ou 10-0 V
• Contact d'alarme intégré avec détection manque secteur, défaut de signal
• Boitier IFD identique sur toute la gamme EC Plus : cadre et module

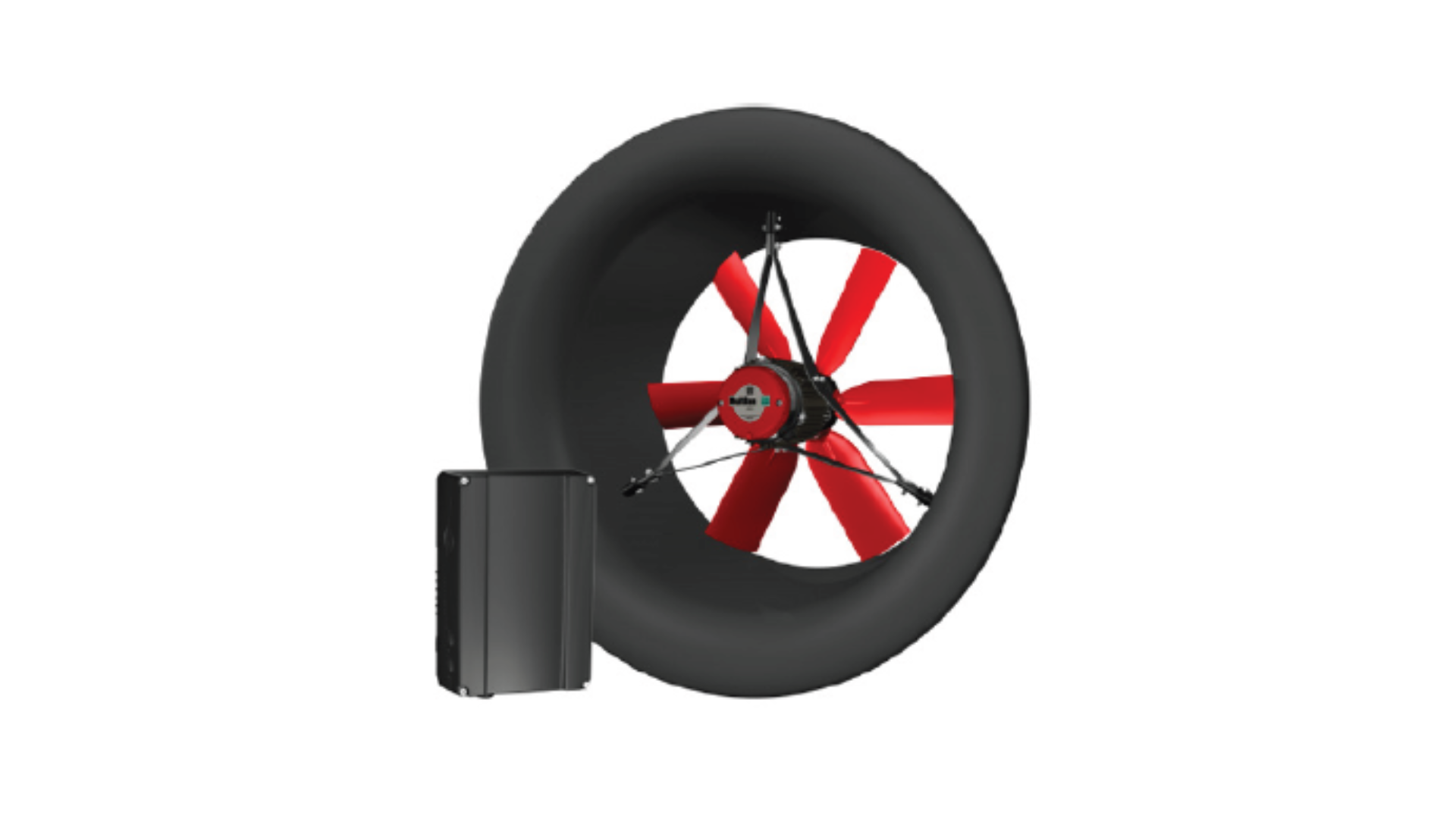

Les ventilateurs HP SKIOLD EC Plus avec boitier IFD (Intelligent Fan Drive) allient performance et résistance tout en assurant des économies d'énergie significatives.
Ils sont conçus pour l'élevage porcin en ventilation centralisée.

Caractéristiques:

• Vitesse de rotation constante même au minimum (peu importe l'influence extérieure)
• Ensemble composé 1 moteur (alimentation 3 phases + terre 400 V) - 1 boitier IFD précâblé (2.5m + boite de raccordement)
• 3 diamètres disponibles
• Indice de protection : Moteur : IP55 Boitier IFD : IP67
• Possibilité de pilotage : 0-10 V ou 10-0 V
• Contact d'alarme intégré avec détection manque secteur, défaut de signal
• Conforme ErP 2015, CE, UL

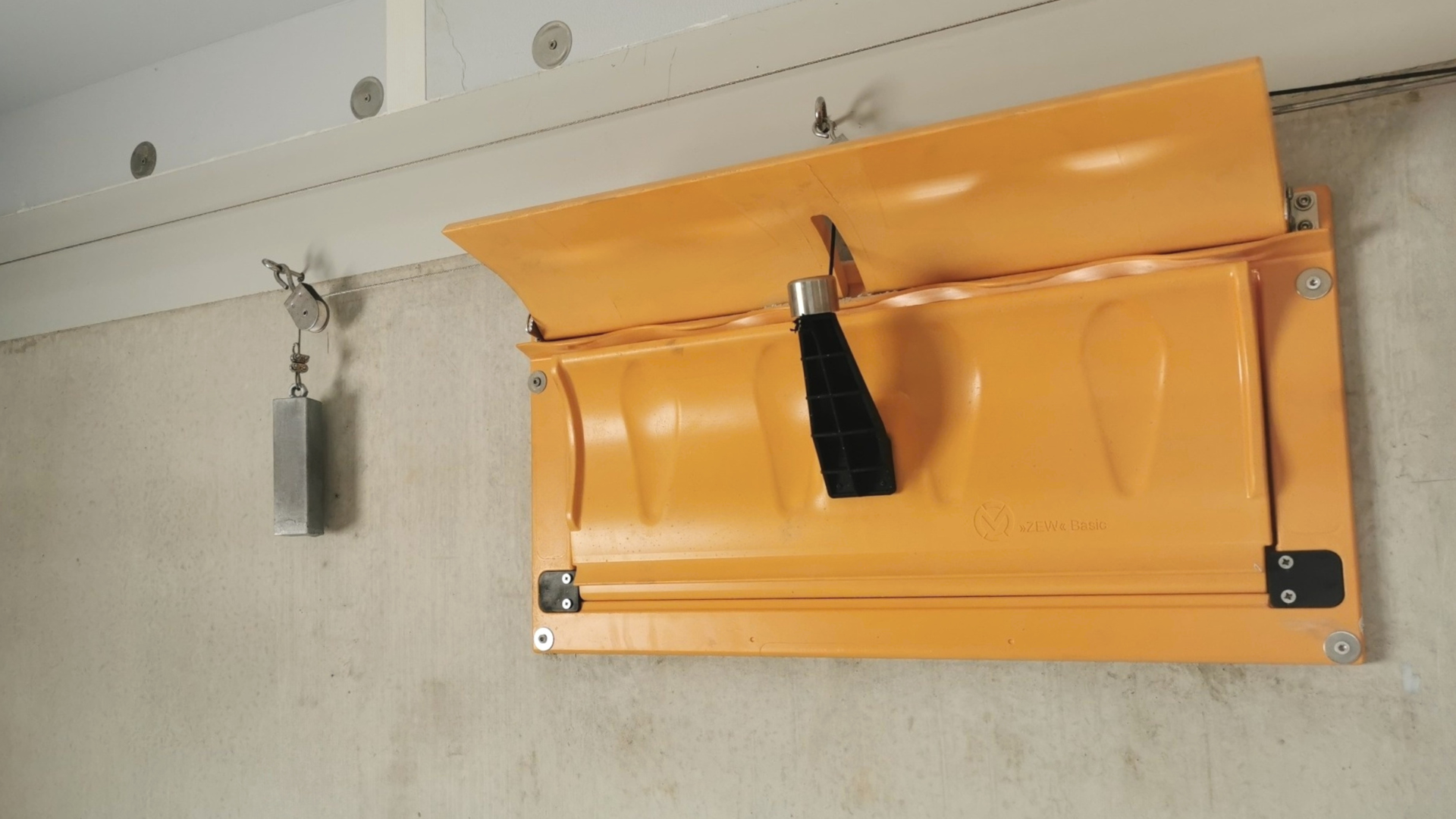

SKIOLD WIT 1600 est une trappe murale conçue pour l'élevage multi-espèces.

Développée selon les dernières technologies, la trappe murale WIT 1600 offre des avantages décisifs par rapport aux entrées d'air standard disponibles sur le marché. Sa forme ondulée optimise le flux d'air ainsi que la portée de jet avec une ventilation minimale. En plus du contour ondulé, l'entrée d'air est améliorée par une buse d'entrée d'air intégrée. Cette buse augmente le volume et contribue ainsi à une réduction des coûts énergétiques.

Caractéristiques :

• Conçue pour l'élevage multi-espèces
• La structure ondulée du cadre optimise le flux d'air et la portée du jet, notamment en cas de ventilation minimale.
• Volume d'air élevé
• Equipée d'une grille de protection anti-oiseaux et déflecteur d'air
• Ouverture automatique
• Fabriqué en polyuréthane thermo-isolé

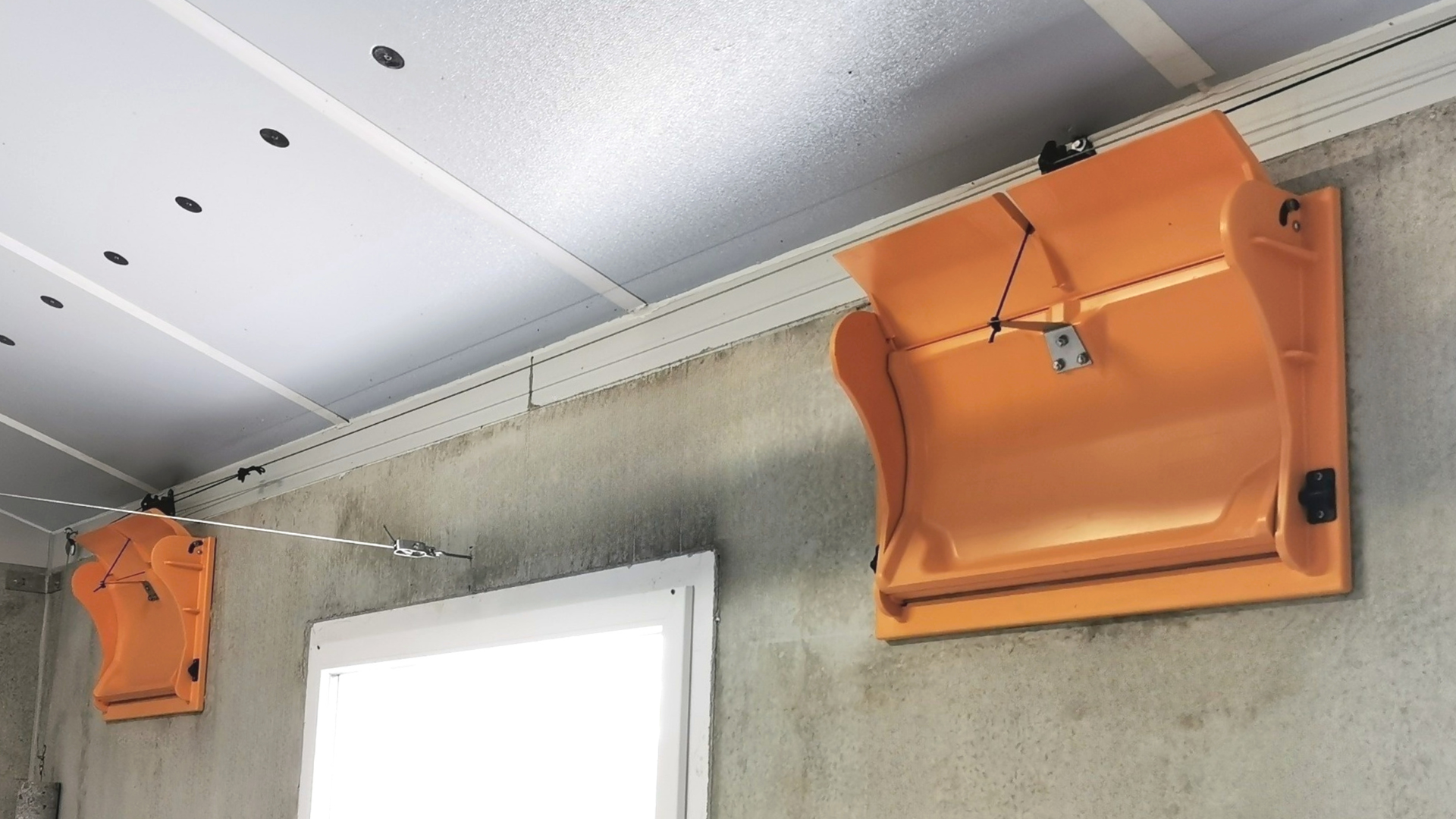

Conçues pour l'élevage multi-espèces, les trappes murales SKIOLD WI 2100 et 2900 assure une répartition uniforme de la température à l'intérieur de l'élevage, car le débit d'air minimal peut être adapté uniquement aux besoins des animaux.

Grâce à sa géométrie unique, la zone de rencontre de l'air frais froid et de l'air chaud humide de l'élevage est déplacée vers des zones dans lesquelles aucun effet négatif sur les animaux ne se produira.

Ces entrées d'air murales sont constituées de mousse rigide de polyuréthane isolée. Le nettoyage est facile grâce aux surfaces lisses et rigides.

Caractéristiques :

• Conçue pour l'élevage multi-espèces
• Volume d'air élevé
• 2 dimensions de trappes au choix pour s'adapter au mieux à votre bâtiment
• Equipée d'une grille de protection anti-oiseaux et déflecteur d'air
• Ouverture automatique
• Fabriqué en polyuréthane thermo-isolé

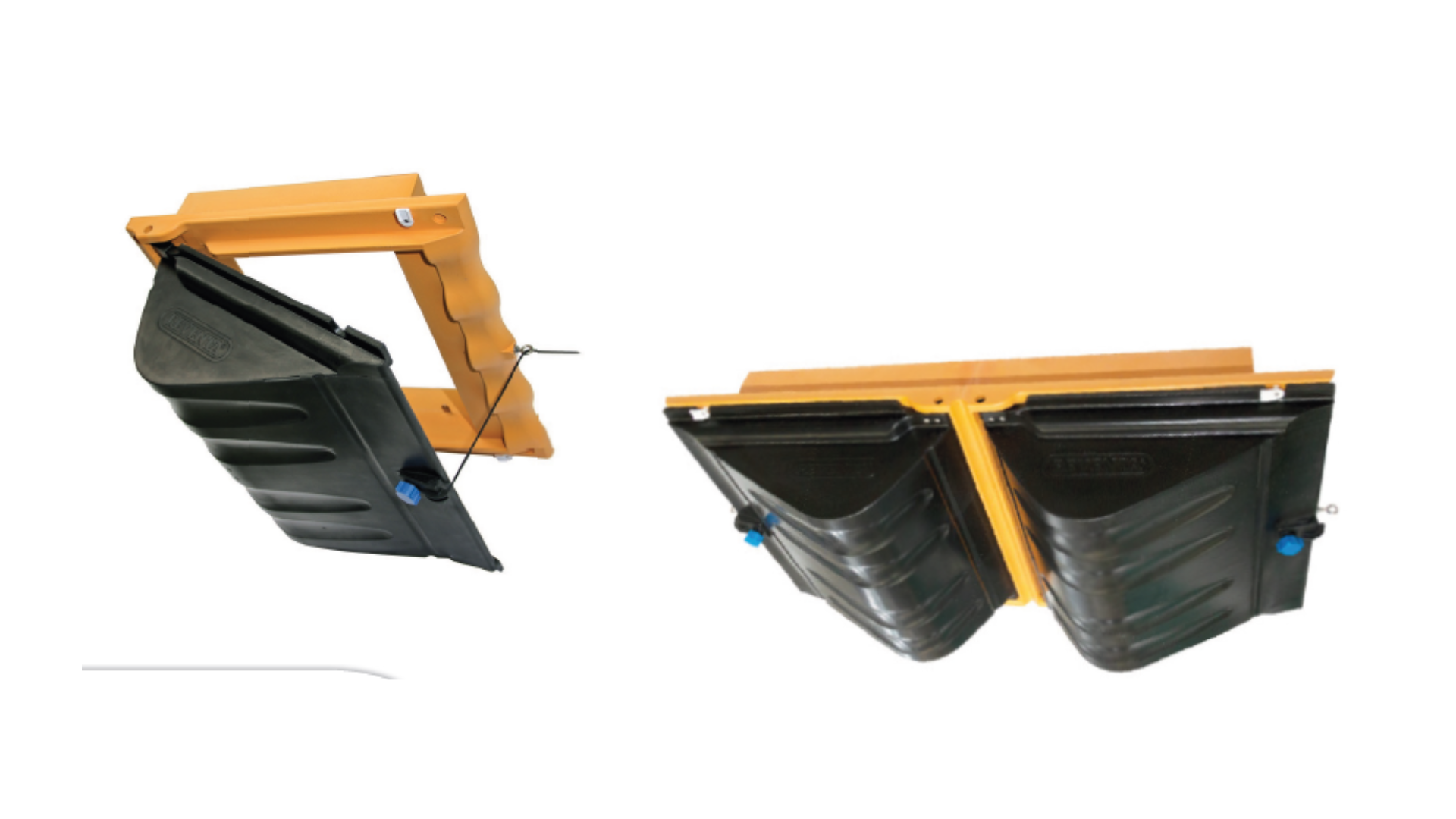

Les trappes plafond CI 1800 et DCI 1800 sont dotées d'une structure idéale pour une vitesse de sortie d'air et un débit d'air élevé.

Grâce à la forme du volet, le flux d'air est toujours dirigé vers le plafond, même en cas d'ouverture totale, et le flux d'air est guidé de manière ciblée et assurée. Ainsi, aucun courant d'air n'est créé.

En hiver, avec une petite ouverture, le contour de la buse augmente la vitesse d'évacuation de l'air, de sorte qu'aucun air froid ne pénètre dans la zone réservée aux animaux.

Caractéristiques :

• Débit d'air élevé
• Bonnes caractéristiques mécaniques
• Conception robuste
• Valeur d'isolation élevée
• Fixation pratique du câble
• Fermeture optimale et bonne étanchéité
• Ouverture automatique
• Facile à nettoyer

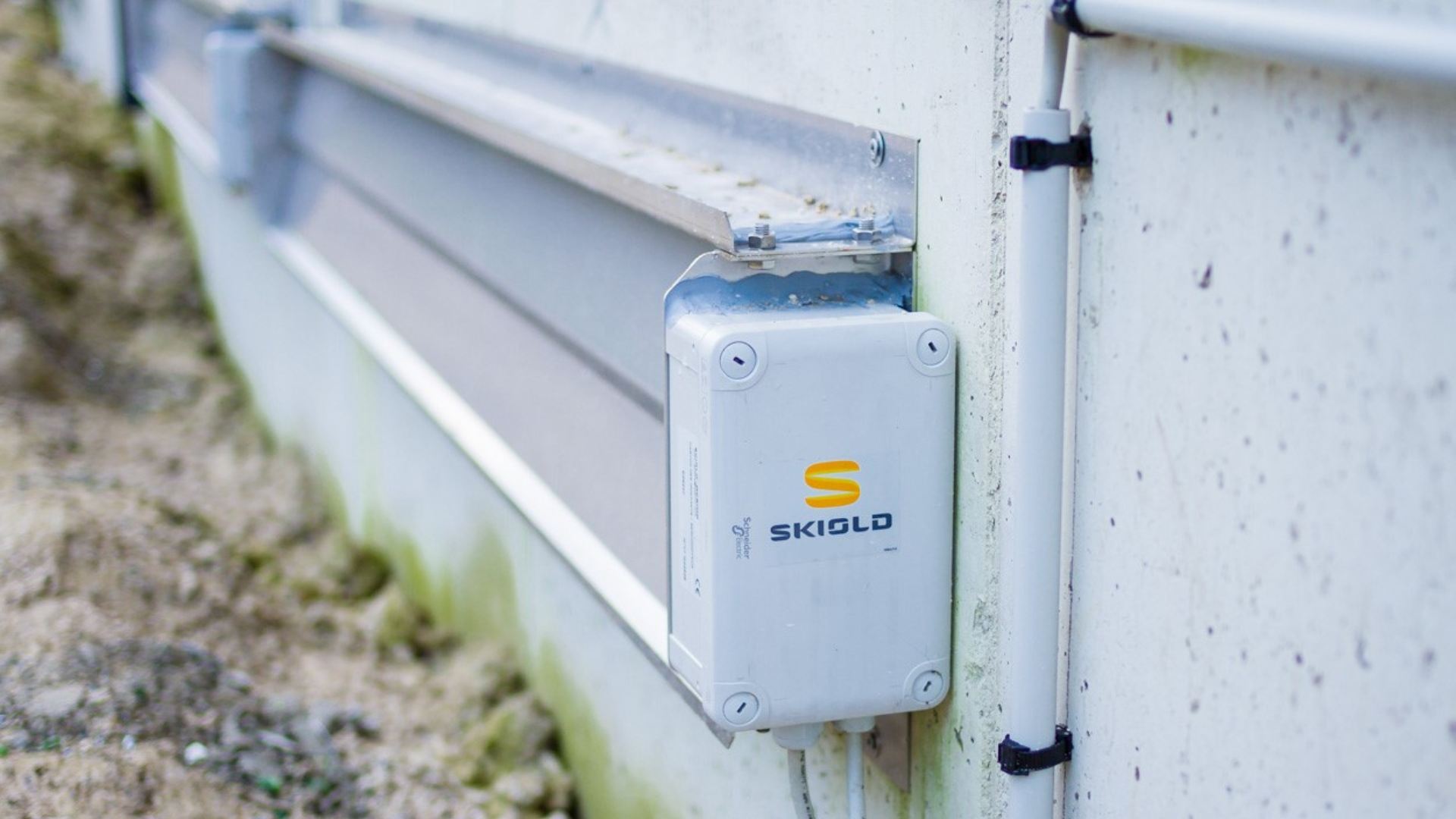

Les trappes motorisées inox assurent la gestion des débits par salle. La conception simple et les matériaux employés (inox 316L) leur confèrent une grande fiabilité.

Fonctionnement :

Suivant la température de la salle, le servomoteur se positionne grâce à un signal 0-10V émis par le boitier de régulation VisioVent et VisioVent XL.

Caractéristiques :

• Servomoteur dans un coffret étanche
• Alimentation 24 V AC/DC
• Positionnement par un signal 0-10V
• Puissance : 4 VA (2W)

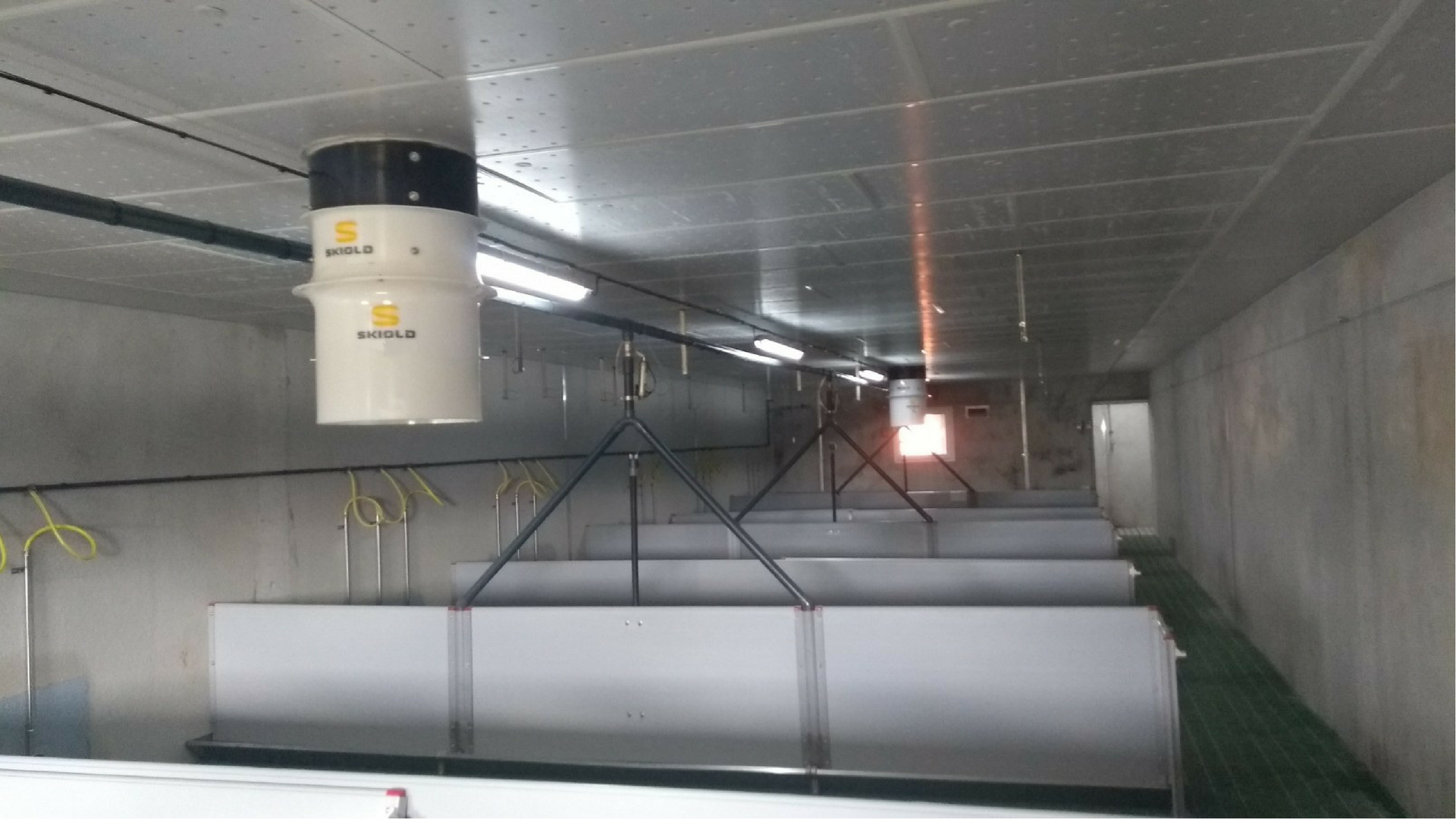

Les modules SKIOLD Ecovent sont composés d’un module Ecocem et d’un module Regivent. L’ensemble permet une gestion très précise des débits avec un maximum d’économie d’énergie sur la ventilation et le chauffage.

SKIOLD Ecocem avec son moteur à aimant permanent piloté par un signal 1-10 V, une électronique noyée dans la résine, alimenté en 230 V.

Le SKIOLD Regivent avec des volets inox, un servomoteur externe alimenté en 24 V (AC ou DC), possibilité pour la sécurité d’y associer une alimentation 24 V secourue avec batterie permettant une ouverture des trappes en cas de rupture de l’alimentation 230 V.

Avantages :

• Gestion très précise des débits même au minimum et en toutes circonstances.
• Économie d'énergie sur la ventilation (80%) et le chauffage.
• Sécurité assurée avec l'alimentation 24V secourue.

La cheminée d'admission d'air SKIOLD NEO assure une distribution d'air frais ultrafine sur un large rayon de distribution, même avec des débits d'air minimes. Celle-ci a été conçue pour l'élevage multi-espèces. Le système est automatisée par une régulation VisioVent ou VisioVent XL.

Utilisation :

Son utilisation est judicieuse lorsque :

• L’entrée d’air frais est impossible ou non souhaitée latéralement.
• L’entrée d’air frais est impossible ou non souhaitée par le haut via le plafond intermédiaire.
• Le bâtiment est très large, ce qui empêche de créer un flux d’air suffisant avec des volets d’aération au mur.
• Une ventilation à pression égale ou surpression doit être appliquée, par exemple en cas d'accès extérieur pour les bâtiments plein air, en raison de fuite du bâtiment, etc.

Comment ça fonctionne ?

Le répartiteur d’air placé au bout de la cheminée assure la répartition homogène du flux d‘air frais dans l‘ensemble du bâtiment. Le flux d‘air est ainsi stable même en cas de ventilation minimale. Les cheminées peuvent être équipées d’un ventilateur de recirculation pour un flux d’air plus homogène et plus stable, (ex: dans les mini de ventilation).

Les cheminées NEO se composent de conduits en PRF isolés par 30 mm de polyuréthane.

Le concept existe en 4 modes : Cheminée NEO / Cheminée NEO recirculation / Cheminée NEO 0 Pa / Cheminée NEO 0 Pa recirculation.

Caractéristiques :

• Disponible en Ø 650, 730, 820, 920 mm
• Vérin électrique intégré dans la cheminée permettant d'ajuster le volume et la vitesse d'air en fonction des besoins
• La cheminée d'admission Neo 0 Pa est équipée d'un ventilateur permettant d'insuffler autant d'air que l'on en extrait permettant ainsi de quantifier le volume d'air même si des accès extérieurs sont ouverts.
• Gestion automatique de l'ensemble par une régulation VisioVent ou VisioVent XL

Un système de refroidissement efficace est particulièrement important en été.

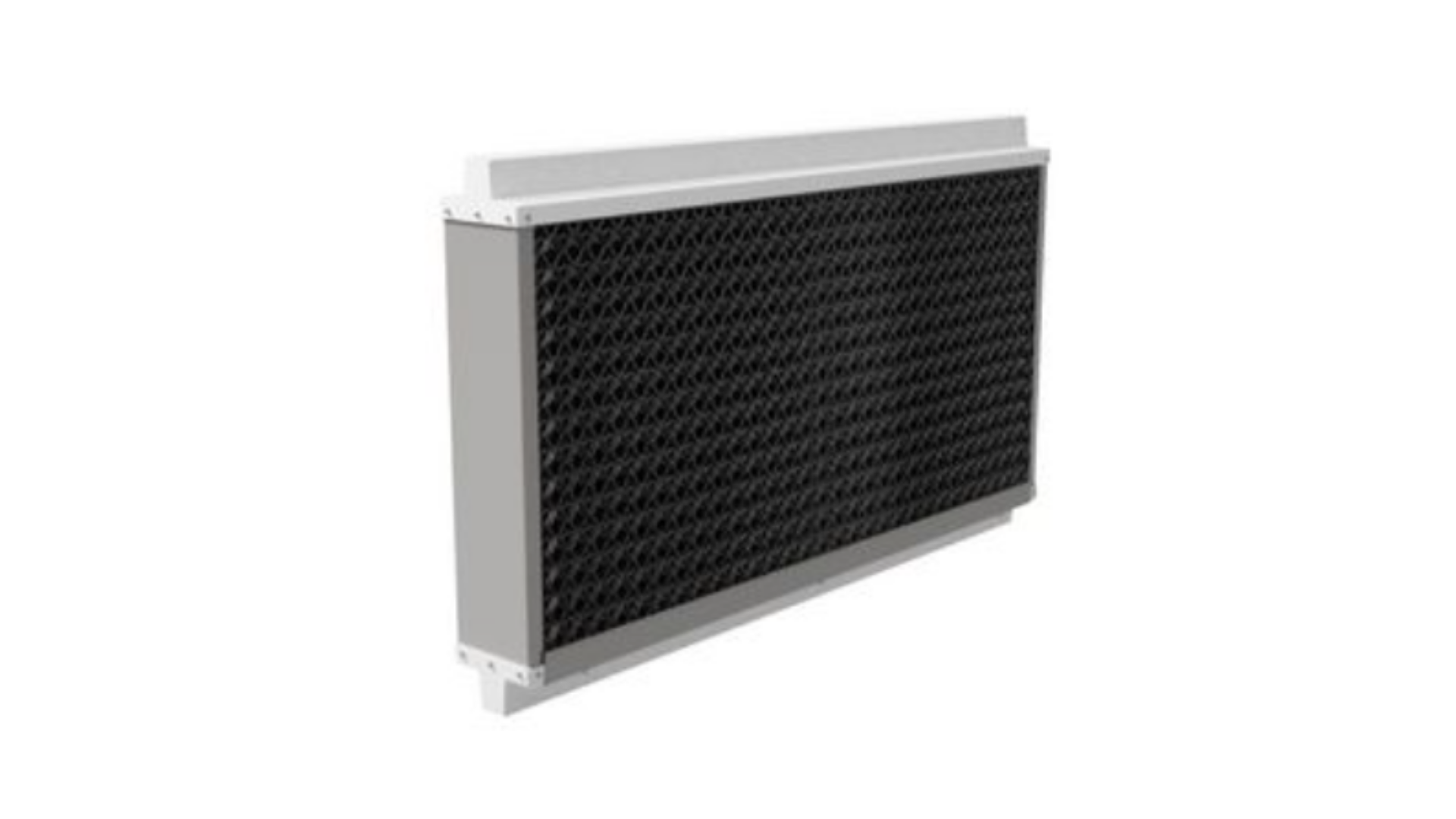

Avec le cooling Coolbox, l'air chaud et sec entrant dans le bâtiment traverse le maillage qui est arrosé en permanence grâce à une pompe travaillant en circuit fermé. Au contact de l’air, l’eau va s’évaporer en utilisant de l’énergie thermique, ce qui a pour effet d’abaisser la température dans le panneau alvéolé et ainsi d’abaisser la température de l’air en sortie de celui-ci.

Cette méthode simple, efficace et économique améliore le bien-être aussi bien de l’éleveur que des animaux en favorisant la croissance et limitant les effets du stress thermique.

Le cooling Coolbox offre une série d’avantages par rapport aux systèmes conventionnels en cellulose :

• Une surface d’évaporation très importante avec le minimum de pertes de charges.
• Fiabilité obtenue par l’utilisation de matériaux inaltérables : le polypropylène pour les panneaux et l’inox, bac résine et PVC pour le reste des composants de la structure.
• Facilité d’entretien résultant de la structure très aérée des panneaux empêchant leur bouchage et facilitant leur nettoyage par un simple soufflage ou lavage au jet d’eau. Les panneaux sont facilement démontables.
• Faible consommation électrique et installation électrique simplifiée (1 pompe pour plusieurs Coolbox)
• Longue durée de vie
• Croissance quotidienne plus élevée grâce à une meilleure maitrise de la température en période de forte chaleur.

Le Coolbox existe en 2 dimensions :

• Coolbox 1500 (1.58 m2)
• Coolbox 2500 (2.51 m2)

Pour une meilleure efficacité grâce à un temps d’échange plus long, la vitesse d’air conseillée au niveau du cooling est de 1m/s. Dans tous les cas, ne jamais dépasser 1.5m/s.

SKIOLD Elifan est un ventilateur à trois pales qui maintient un flux d’air approprié et uniforme pour les animaux. Il permet le déplacement d’une quantité d’air très importante de façon lente.

La caractéristique qui distingue ce ventilateur de tous les autres est son mécanisme de fonctionnement: MOTEUR - COURROIE - POULIE. Nous croyons en sa simplicité. En cas de dysfonctionnement du ventilateur, n’importe qui peut remplacer la courroie et le redémarrer. La SIMPLICITÉ EST SYNONYME DE TRANQUILITÉ.

Avec ELIFAN, toute la puissance développée par le moteur est transférée directement au ventilateur sans perte de puissance.

Vos bénéfices directs :

• Le maintien de la production même pendant la période estivale où les vaches perdent jusqu’à 30% de rendement.
• De maintenir la fécondité même pendant les mois d’été.
• Le maintien la litière sèche et donc de réduire la charge bactérienne et avec cela, la possibilité de maladies de peau.
• De réduire significativement la présence de mouches et d’insectes sur les animaux grâce à une ventilation de haut en bas et par conséquent une réduction drastique de l’utilisation d’insecticides très coûteux.
• D’améliorer considérablement la qualité de l’air à l’intérieur du bâtiment.
• Facilité d’installation

Caractéristiques :

• Construction simple et robuste (moteur-poulie-courroie)
• Pas de parasitage de la ligne (variateur intégré sur le moteur)
• Faible consommation électrique moteur de 250W à 750W + variateur intégré au moteur
• Pâles en aluminium, anti turbulence et renforcées
• Prévoir une régulation VisioVent + protections moteurs
• 6 dimensions disponibles : de 2 à 6m

Le stress de la chaleur

Depuis toujours, la vache supporte mieux le froid que la chaleur. Déjà au-dessus de 18°C, la nourriture est moins bien assimilée, avec des conséquences négatives sur la production. Au-dessus de 22°C, la vache commence à transpirer, ce qui lui coûte de l’énergie. Cette perte d’énergie ajoutée à sa baisse de consommation peut engendrer jusqu’à 20 % de perte de production laitière ainsi qu’une baisse de la fertilité de l’animal.

La solution SKIOLD Dairy Fan

Dans beaucoup de stabulations, l’ambiance peut être améliorée en ouvrant le bâtiment au maximum. Cependant, dans les bâtiments larges, il restera des zones non ventilées. La solution simple et peu onéreuse est d’installer des brasseurs d’air dans le bâtiment. Ils empêchent les animaux d’avoir trop chaud, diffusent un flux d’air frais, permettant aux vaches de se reposer dans les logettes, d’accéder aux mangeoires et de ne pas être autant importunées par les mouches.

Affichage des températures, des niveaux de ventilations et de l’état des alarmes en continu ou consultation des historiques. La facilité de manipulation intuitive vous séduira. L’électronique de pointe développée spécifiquement par SKIOLD vous assiste au quotidien.

Lorsque votre salle est pleine, SKIOLD VisioVent gère et régule avec précision tous les paramètres d’ambiance que vous avez définit (extraction et entrée d’air, chauffage, cooling ou brumisation).

Le stockage et la restitution rapide des données vous permet à tout moment de valider son bon fonctionnement.

Lorsque votre salle est vide, SKIOLD VisioVent se charge du trempage pour faciliter le lavage.

Avantages :

• Écran tactile ergonomique adapté aux conditions de l’élevage.
• Nombreux raccourcis permettant les accès directs aux principales consignes.
• Stockage des historiques et de nombreuses informations.
• Surveillance et affichage de l’état du ventilateur SKIOLD Ecocem.
• Affichage du débit de ventilation en m3/h.
• Forçage ventilation à un débit choisit pendant le lavage de la salle.
• Mise à jour du programme et enregistrement des données par clef USB.
• Une multitude de configurations possibles permettent une souplesse d’adaptation.
• Encore plus d’entrées/sorties sur la SKIOLD Visiovent XL
• Mode PID (Proportionnel Intégral Dérivé) possible sur la SKIOLD Visiovent XL

Un logiciel de communication en option vous permet de centraliser toutes les informations sur VisioVent PC.

Vous pouvez également consulter ou modifier vos paramètres de ventilation à distance.
